為促進市政勘查設計向數字化轉型，交研中心開發了市政設施一張圖平臺。圍繞“數據賦能勘察設計”總目標，構建“1+2+6”平臺核心體系。從2021年開始積累數據、定制編碼規范、確定建庫標準等，截止目前平臺匯聚了6大類、51小類的標準化市政設施數據，涵蓋基礎地理信息、巖土、道路、交通、橋隧、排水、檢測等方面，成功打造市政基礎數字底座。

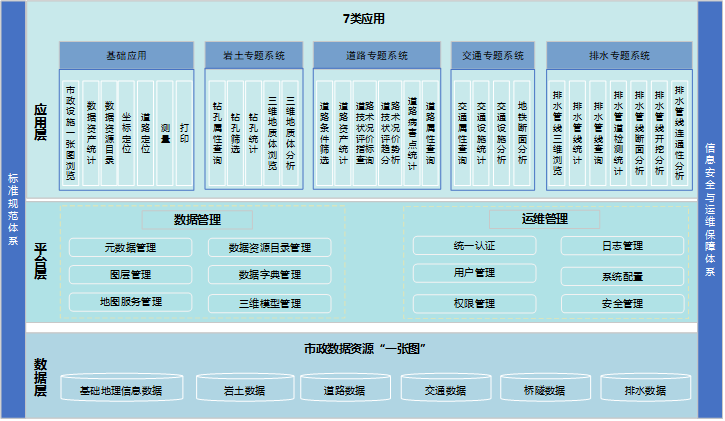

市政設施一張圖平臺架構

平臺包括六個專題：

1.基礎地理信息專題

該專題對全市公用地理信息建立臺賬，涵蓋區域界線、行政區劃界線、地形分析、衛星影像、DEM、水文情況等內容。地理信息數據作為市政勘查設計核心數據，可為設計師提供項目周邊現狀、工程規模等信息。其中，DEM模塊依托地面高度信息，可展示項目地區暴雨強度、匯水面積等基礎數據，為設計人員研究封閉式排水系統提供科學的排水孔徑和數量。

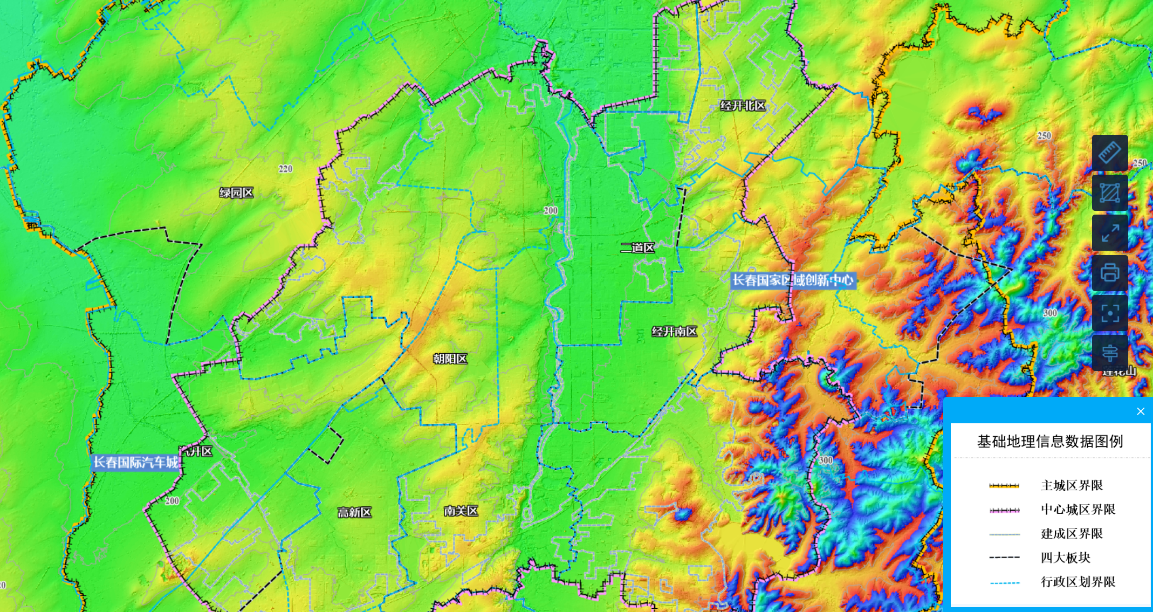

基礎地理信息專題界面

2.巖土專題

該專題可實現工程鉆孔成果的數字化管理、查詢統計、鉆孔檢索等功能。基于不同尺度構建三維地質圖模型，實現地質體屬性查詢、裁剪分析、開挖分析、剖切分析等功能，方便設計人員直觀了解項目區域巖土地質情況，為設計決策提供數據支撐。

巖土專題界面

3.道路專題

該專題建立市政道路數字化臺賬，全面掌握道路資產信息，結合檢測成果開發道路技術狀況評價功能，支持用戶查詢?cè)敿?xì)的道路技術數據，自動對比道路變化趨勢，從而制定科學合理的道路檢測任務。

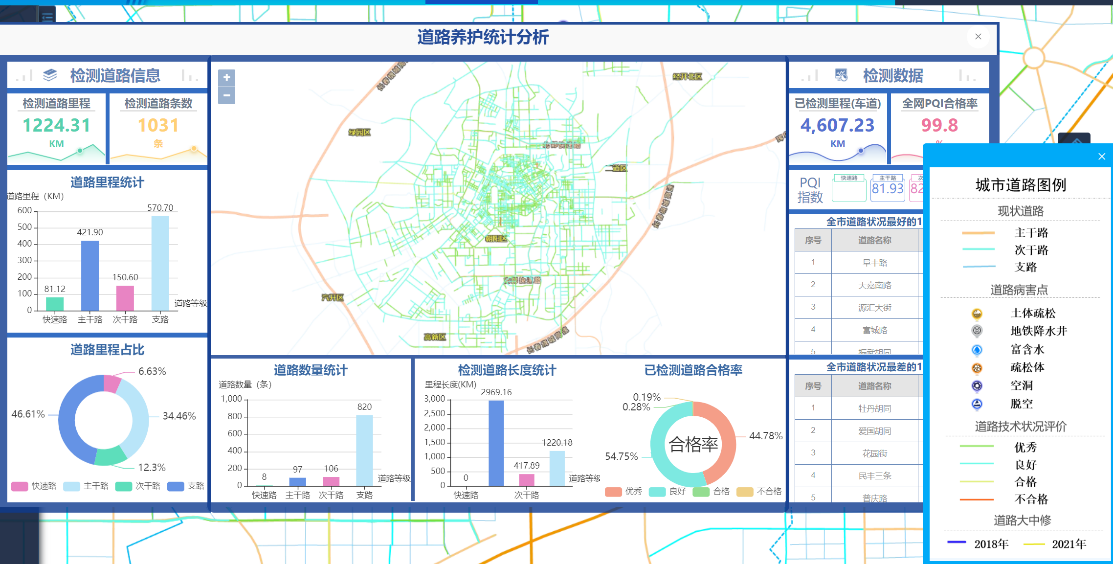

道路專題界面

4.橋隧專題

該專題對城區橋梁建立數字化臺賬，對跨越橋、立交橋、下穿隧道、天橋進行地圖落位，支持查詢橋梁名稱、具體位置、橋梁長度、橋面凈寬等功能。為行業管理者提供科學合理的道路、橋梁規劃數據支撐，結合BIM與IOT，后期將開展橋梁檢測等業務。

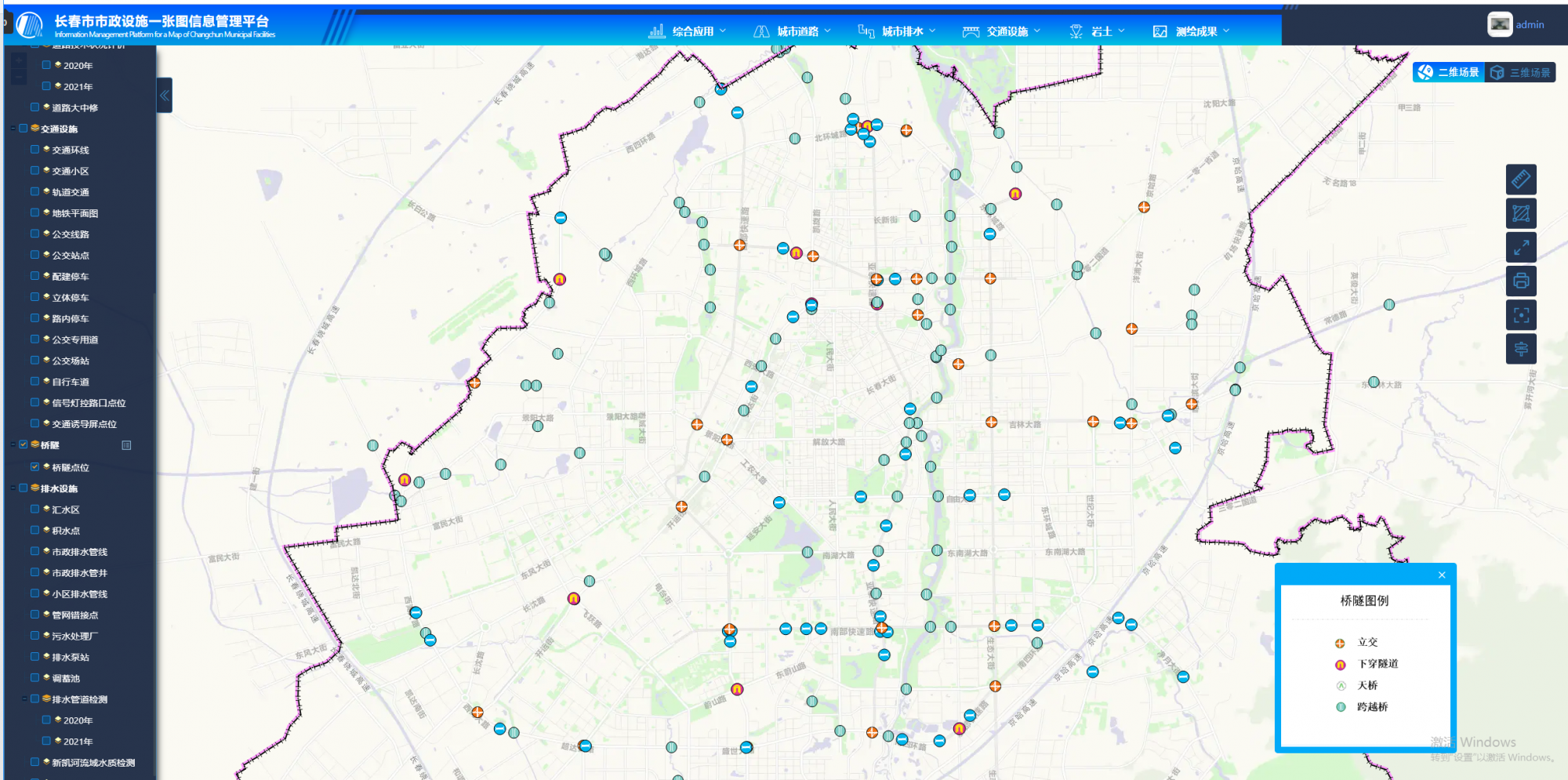

全市橋梁位置分布

5.交通專題

該專題整合公共交通、靜態交通、慢行交通等基礎數據，以一張綜合性交通專題圖，全面展示公交站點、公共停車場、慢行系統分布等交通基礎數據，為調整交通供給、制定交通管理政策、實施交通綜合治理提供參考。

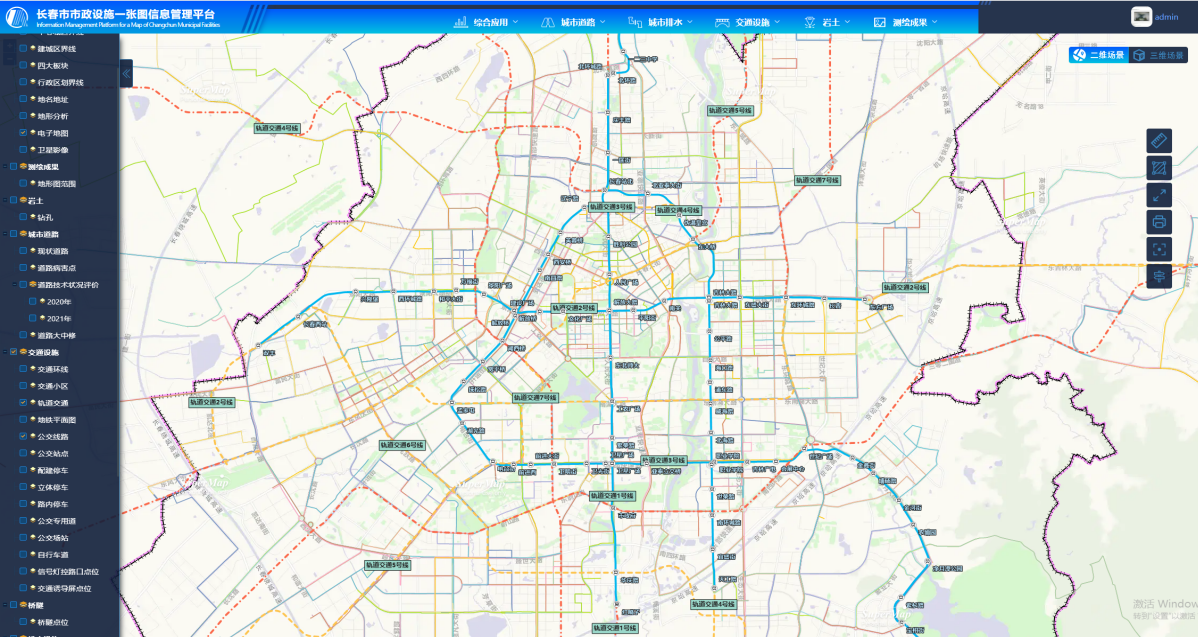

軌道交通線路分布

6.排水專題

該專題對主城區積水點、泵站、調蓄池、污水處理廠建立了數字化臺賬，并接入排水管網和檢測數據。以三維場景立體展示排水系統斷面情況、上下游分析和開挖分析等內容，方便城市管理者直觀立體掌握排水設施幾何現狀、走向、埋深以及上下游連接等空間分布。為管網巡檢、改造、防洪應急、污水防治，建立海綿城市和智慧水務等提供技術支持。

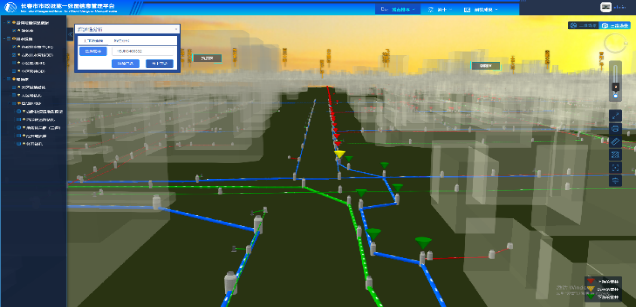

三維排水管線連通性分析

下一步，交研中心結合生產部門業務需求，繼續優化平臺功能，促進市政院的數字化轉型。
